パーツ整列機

小型パーツ整列機

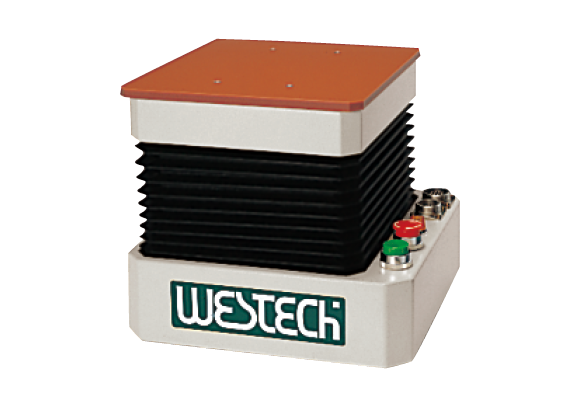

MRV-MINI-S

ＭＲＶシリーズの基本となるスタンダードタイプです。

型式MRV-MINI-S
振動方式水平左右振動
振動テーブル寸法230×300mm
パレットセット有効スペース180×180mm
搭載重量2kg
本体外形寸法W275×D275×H250mm
本体重量約32kg
所要電源250VA, AC100V, 50/60Hz
動画を観る（Westech Youtube 01へ）

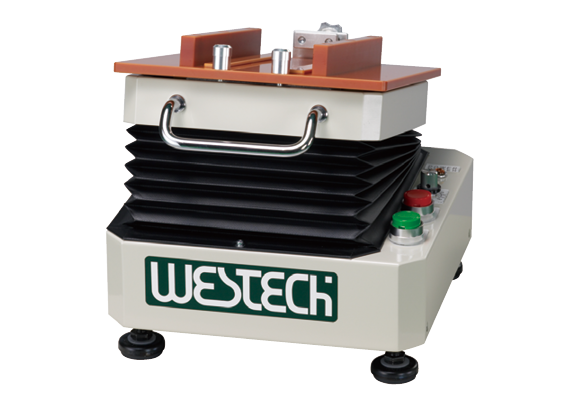

手動式パーツ整列機

MRV-MINI-M

揺動を手動操作することで大幅なコストダウンを可能にしました。
制御装置は必要ありません。

型式MRV-MINI-M
振動方式水平左右振動
パレットセット有効スペース180×180mm
搭載重量2kg
本体外形寸法W275×D285×H270mm
本体重量約25kg
所要電源AC100V, 50/60Hz 100VA

水平対向式パーツ整列機（シングルヘッド）

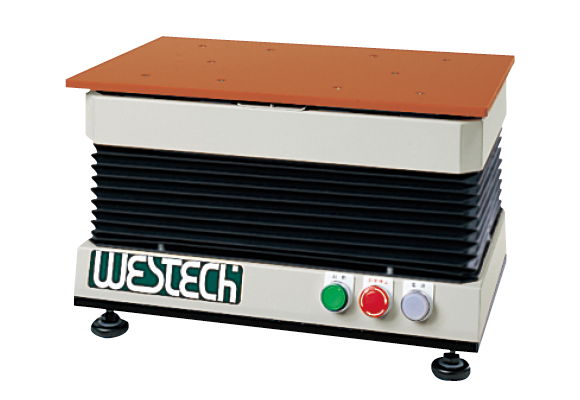

MRV-Ⅰ-STS

奇数列セットに最適です。
STSは振動テーブルの下にバランサウエイトが内蔵されています。

型式MRV-Ⅰ-STS
振動方式水平左右振動
振動テーブル寸法440×300mm
パレットセット有効スペース400×200mm
搭載重量3kg
本体外形寸法W420×D325×H310mm
本体重量約45kg
所要電源250VA, AC100V, 50/60Hz
動画を観る（Westech Youtube 01へ）

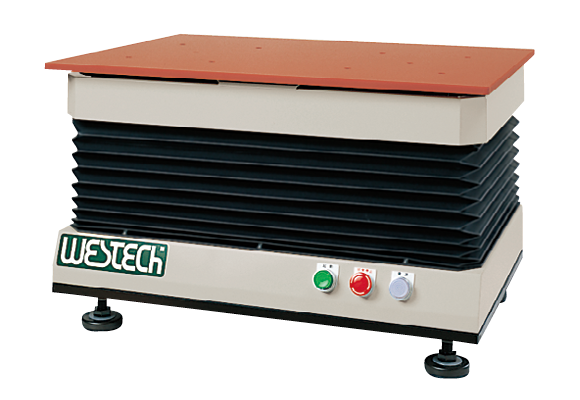

MRV-Ⅱ-STS

奇数列セットに最適です。
STSは振動テーブルの下にバランサウエイトが内蔵されています。

型式MRV-Ⅱ-STS
振動方式水平左右振動
振動テーブル寸法600×500mm
パレットセット有効スペース500×300mm
搭載重量4kg
本体外形寸法W600×D450×h300mm
本体重量約120kg
所要電源300VA, AC100V, 50/60Hz
動画を観る（Westech Youtube 01へ）

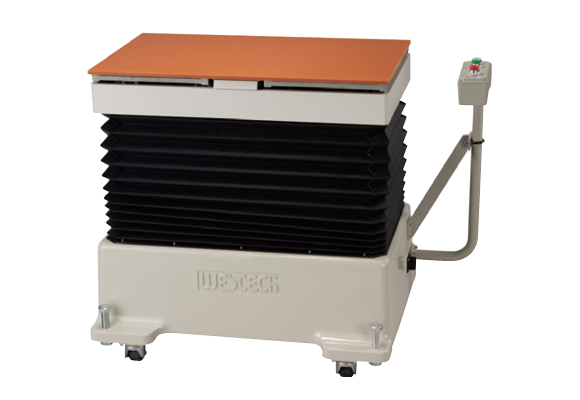

MRV-Ⅲ-STS

奇数列セットに最適です。
STSは振動テーブルの下にバランサウエイトが内蔵されています。

型式MRV-Ⅲ-STS
振動方式水平左右振動
振動テーブル寸法900×600mm
パレットセット有効スペース800×350mm
搭載重量8kg
本体外形寸法W1000×D750×H930mm
本体重量約320kg
所要電源350VA, AC100V, 50/60Hz
動画を観る（Westech Youtube 01へ）

水平対向式パーツ整列機（ダブルヘッドタイプ）

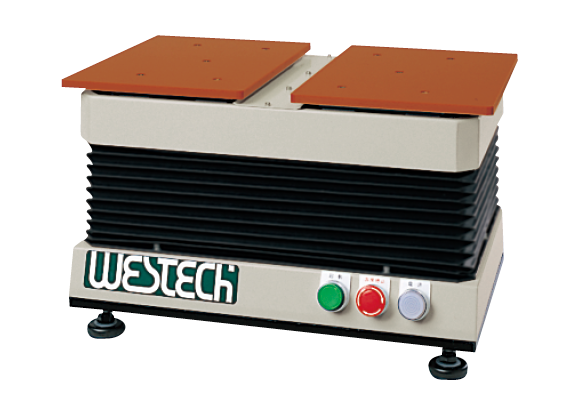

MRV-Ⅰ-STW

２ヘッドで振動を相殺し、シリーズ最高の振動安定性を実現しました。

型式MRV-Ⅰ-STW
振動方式水平左右対向振動
振動テーブル寸法200×300mm(×2)
パレットセット有効スペース180×180mm(×2)
搭載重量1.5kg(×2)
本体外形寸法W420×D325×H310mm
本体重量約40kg
所要電源250VA, AC100V, 50/60Hz
動画を観る（Westech Youtube 01へ）

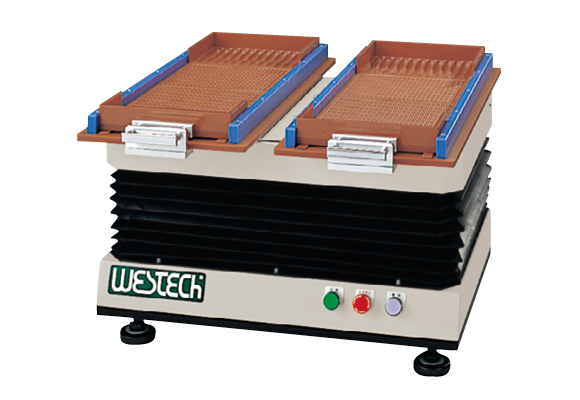

MRV-Ⅱ-STW

２ヘッドで振動を相殺し、シリーズ最高の振動安定性を実現しました。

型式MRV-Ⅱ-STW
振動方式水平左右対向振動
振動テーブル寸法250×450mm(×2)
パレットセット有効スペース200×300mm(×2)
搭載重量2kg(×2)
本体外形寸法W600×D450×h300mm
本体重量約105kg
所要電源300VA, AC100V, 50/60Hz
動画を観る（Westech Youtube 01へ）

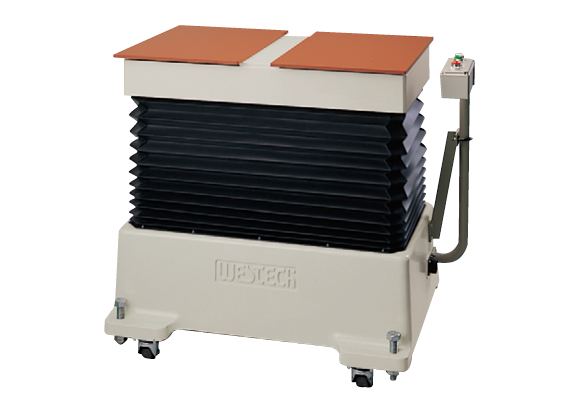

MRV-Ⅲ-STW

２ヘッドで振動を相殺し、シリーズ最高の振動安定性を実現しました。

型式MRV-Ⅲ-STW
振動方式水平左右対向振動
振動テーブル寸法400×600mm(×2)
パレットセット有効スペース350×400mm(×2)
搭載重量4kg(×2)
本体外形寸法W1000×D750×H930mm
本体重量約305kg
所要電源350VA, AC100V, 50/60Hz
動画を観る（Westech Youtube 01へ）

ロータリー式パーツ整列機

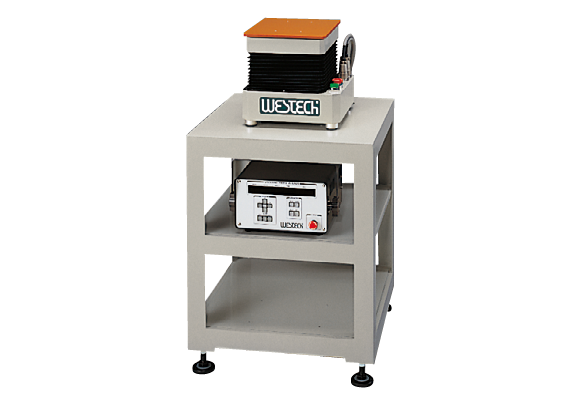

MRV-MINI-SR

回転振動により異形部品の位置決め整列に最適です。

型式MRV-MINI-SR
振動方式水平回転振動
振動テーブル寸法230×300mm
パレットセット有効スペース180×180mm
搭載重量1.5kg
本体外形寸法W275×D275×H270mm
本体重量約35kg
所要電源250VA, AC100V, 50/60Hz
専用架台寸法W500×D500×H600mm
専用架台重量45kg

※専用架台はオプションです。

動画を観る（Westech Youtube 02へ）

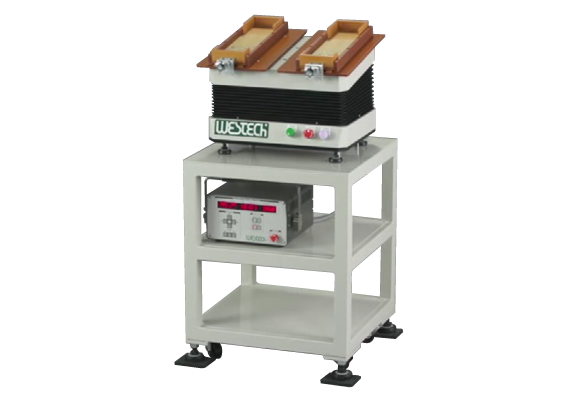

MRV-Ⅰ-SRW

回転振動により異形部品の位置決め整列に最適です。

型式MRV-Ⅰ-SRW
振動方式水平回転振動
振動テーブル寸法200×300mm(×2)
パレットセット有効スペース180×180mm(×2)
搭載重量1.5kg（×2）
本体外形寸法W420×D325×H320mm
本体重量約50kg
所要電源AC100V, 50/60Hz 300VA
専用架台寸法W500×D500×H600mm
専用架台重量32kg

※専用架台はオプションです。

動画を観る（Westech Youtube 02へ）

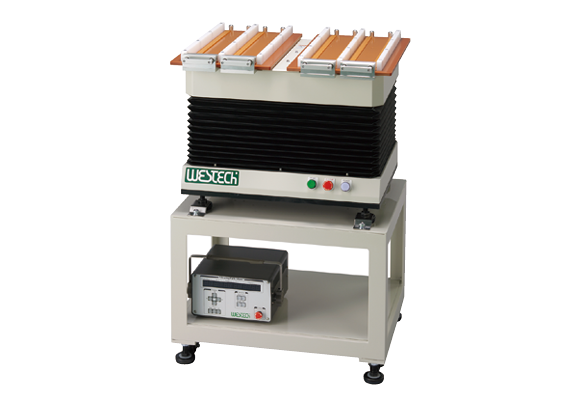

MRV-Ⅱ-SRW

回転振動により異形部品の位置決め整列に最適です。

型式MRV-Ⅱ-SRW
振動方式水平回転振動
振動テーブル寸法250×450mm(×2)
パレットセット有効スペース200×300mm(×2)
搭載重量2kg（×2）
本体外形寸法W600×D450×h370mm
本体重量約115kg
所要電源AC100V, 50/60Hz 350VA
専用架台寸法W650×D500×h380mm
専用架台重量50kg

※専用架台はオプションです。

動画を観る（Westech Youtube 02へ）

縦振動式パーツ整列機

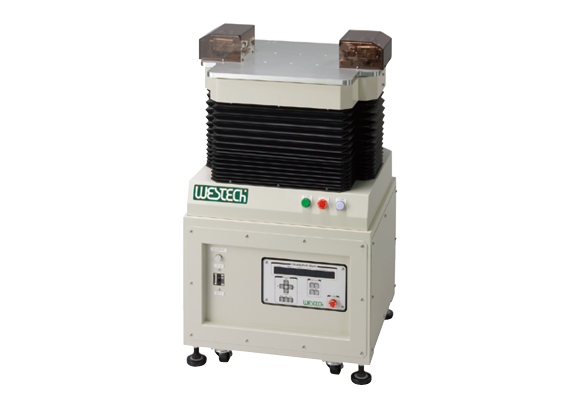

MRV-Ⅱ-VAS
  • 縦振動にカム式回転機構を用いたことで振幅が一定に固定され、常に安定した加速度が発生します。
  • バランサー調整・振動計による振幅確認は一切不要です。
  • ウエステックの標準コントローラ（PAT.)と組み合わせて、各ステップ毎に振動角度・振動数・振動時間を自由に設定できます。
型式MRV-Ⅱ-VAS
振動方式垂直振動＋揺動
パレットセット有効スペース220×280mm
搭載重量5kg
本体外形寸法W560×D520×H1000mm
本体重量約180kg
所要電源AC100V 50/60Hz 350VA
所要エアー源0.5MPa
動画を観る（Westech Youtube 03へ）

バキューム式パーツ整列機

MRV-MINI-SV

空気吸引によりパーツの高密度整列を実現しました。

型式MRV-MINI-SV
振動方式バキューム＋水平左右振動
振動テーブル寸法230×300mm
パレットセット有効スペース180×180mm
搭載重量2kg
本体外形寸法W650×D520×H1000mm
本体重量約165kg
所要電源1.5kVA, AC100V, 50/60Hz
所要エアー源0.3MPa
動画を観る（Westech Youtube 04へ）

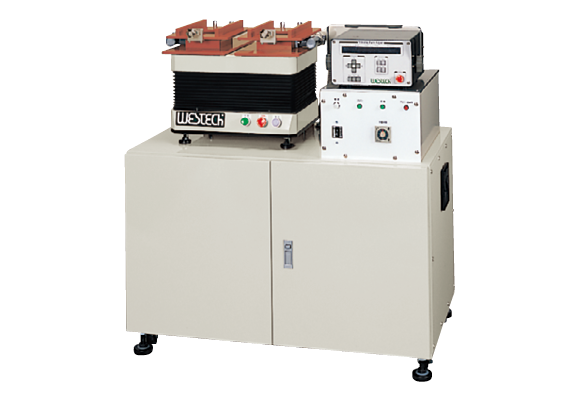

MRV-Ⅰ-STW-V

空気吸引によりパーツの高密度整列を実現しました。

型式MRV-Ⅰ-STW-V
振動方式バキューム＋水平左右振動
振動テーブル寸法200×300mm（×2）
パレットセット有効スペース180×180mm（×2）
搭載重量1.5kg（×2）
本体外形寸法W950×D600×H1000mm
本体重量約180kg
所要電源1.5kVA, AC100V, 50/60Hz
所要エアー源0.3MPa
動画を観る（Westech Youtube 04へ）

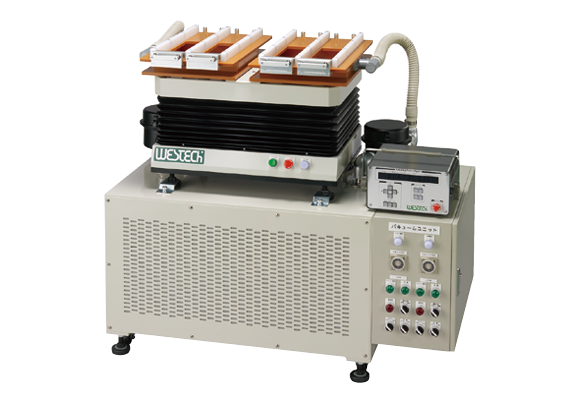

MRV-Ⅱ-STW-V

空気吸引によりパーツの高密度整列を実現しました。

型式MRV-Ⅱ-STW-V
振動方式バキューム＋水平左右振動
振動テーブル寸法250×450mm（×2）
パレットセット有効スペース200×300mm（×2）
搭載重量2.5kg（×2）
本体外形寸法W1100×D600×H1000mm
本体重量約260kg
所要電源2kVA, AC200V, 50/60Hz
所要エアー源0.3MPa
動画を観る（Westech Youtube 04へ）

振動作業台

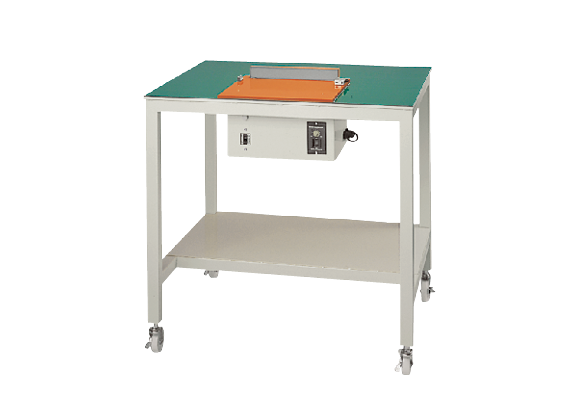

MVV-Ⅱ 振動作業台

多数個の同時組立に利用します。

型式MVV-Ⅱ
振動方式水平前後振動
振動テーブル寸法－
パレットセット有効スペース300×250mm
搭載重量2kg
本体外形寸法W850×D700×H830mm
本体重量約75kg
所要電源100VA, AC100V, 50/60Hz
MVV-Ⅱ-VAC バキューム付振動作業台

多数個の同時組立に利用します。

型式MVV-Ⅱ-VAC
振動方式水平前後振動
振動テーブル寸法－
パレットセット有効スペース300×250mm
搭載重量2kg
本体外形寸法W850×D700×H830mm
本体重量約120kg
所要電源600VA, AC100V, 50/60Hz
所要エアー源0.3MPa
