부품 정렬기
소형부품정렬기

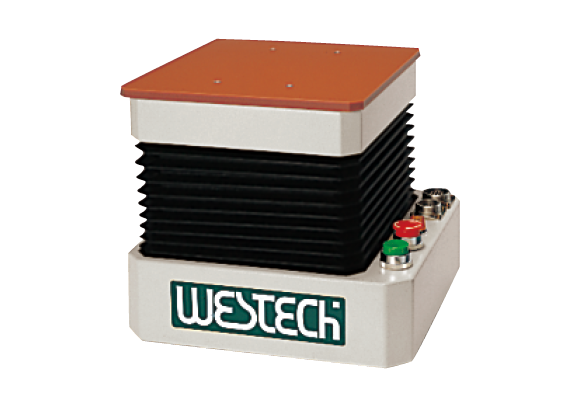

MRV-MINI-S
MRV시리즈의 기본이 되는 스텐다드 타입입니다
| 형식 | MRV-MINI-S |
|---|---|
| 진동방식 | 수평좌우진동 |
| 진동테이블치수 | 230×300mm |
| 파레트세트유효스페이스 | 180×180mm |
| 탑재중량 | 2kg |
| 본체외형치수 | W275×D275×H250mm |
| 본체중량 | 約32kg |
| 소요전원 | 250VA, AC100V, 50/60Hz |
수동식부품정렬기

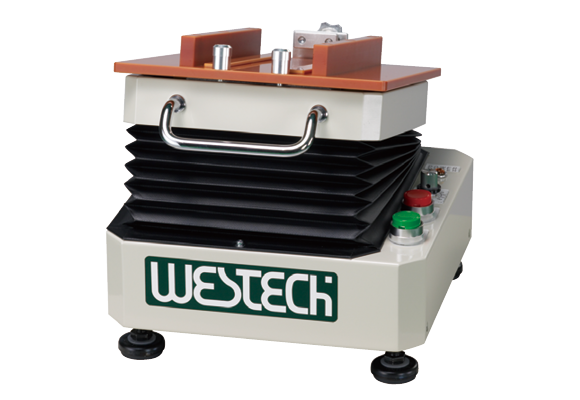

MRV-MINI-M
요동을 수동조작 하는 것으로 대폭적인 코스트다운을 가능하게 합니다. 제어장치는 필요없습니다
| 형식 | MRV-MINI-M |
|---|---|
| 진동방식 | 수평좌우진동 |
| 파레트세트유효스페이스 | 180×180mm |
| 탑재중량 | 2kg |
| 본체외형치수 | W275×D285×H270mm |
| 본체중량 | 約25kg |
| 소요전원 | AC100V, 50/60Hz 100VA |
수평대향식부품정렬기(싱글헤드)

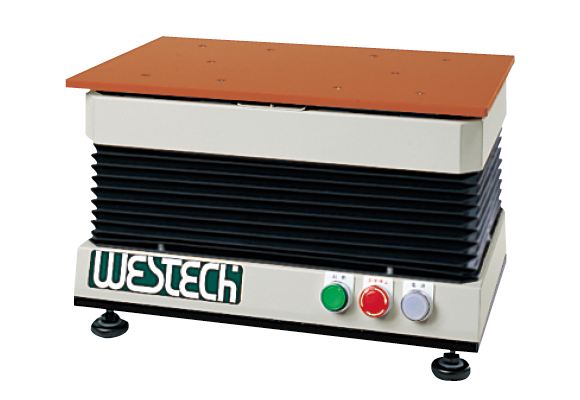

MRV-Ⅰ-STS
홀수열 세트에 최적입니다
STS는 진동테이블 아래에 바란스웨이트가 내장되어 있습니다
| 형식 | MRV-Ⅰ-STS |
|---|---|
| 진동방식 | 수평좌우진동 |
| 진동테이블치수 | 440×300mm |
| 파레트세트유효스페이스 | 400×200mm |
| 탑재중량 | 3kg |
| 본체외형치수 | W420×D325×H310mm |
| 본체중량 | 約45kg |
| 소요전원 | 250VA, AC100V, 50/60Hz |

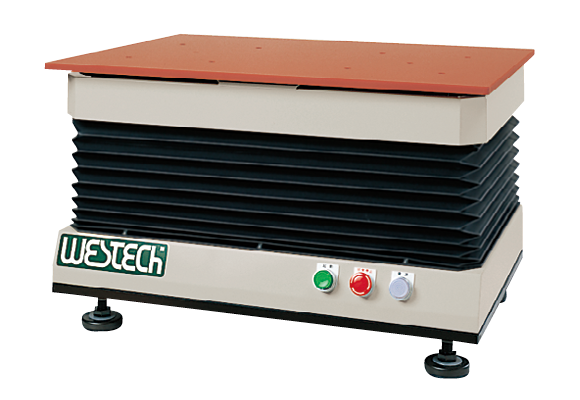

MRV-Ⅱ-STS
홀수열 세트에 최적입니다
STS는 진동테이블 아래에 바란스웨이트가 내장되어 있습니다
| 형식 | MRV-Ⅱ-STS |
|---|---|
| 진동방식 | 수평좌우진동 |
| 진동테이블치수 | 600×500mm |
| 파레트세트유효스페이스 | 500×300mm |
| 탑재중량 | 4kg |
| 본체외형치수 | W600×D450×h300mm |
| 본체중량 | 約120kg |
| 소요전원 | 300VA, AC100V, 50/60Hz |

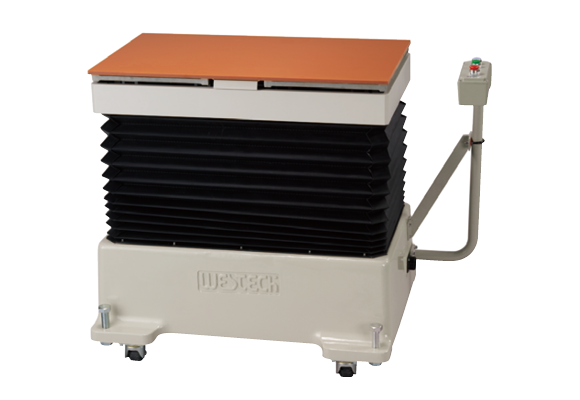

MRV-Ⅲ-STS
홀수열 세트에 최적입니다
STS는 진동테이블 아래에 바란스웨이트가 내장 되어 있습니다
| 형식 | MRV-Ⅲ-STS |
|---|---|
| 진동방식 | 수평좌우진동 |
| 진동테이블치수 | 900×600mm |
| 파레트세트유효스페이스 | 800×350mm |
| 탑재중량 | 8kg |
| 본체외형치수 | W1000×D750×H930mm |
| 본체중량 | 約320kg |
| 소요전원 | 350VA, AC100V, 50/60Hz |
수평대향식부품정렬기(더블헤드타입)

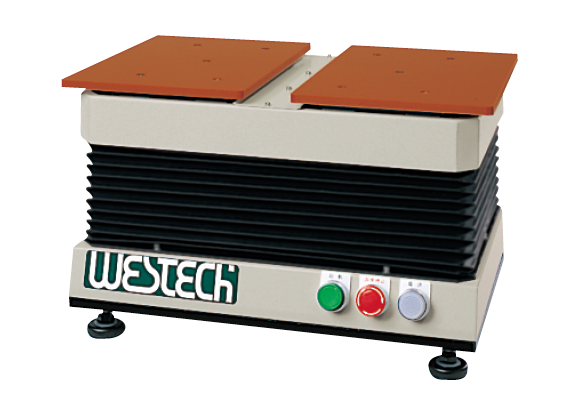

MRV-Ⅰ-STW
2헤드로 진동을 상쇄하고 시리즈 최고의 진동 안전성을 실현 하였습니다
| 형식 | MRV-Ⅰ-STW |
|---|---|
| 진동방식 | 수평좌우대향진동 |
| 진동테이블치수 | 200×300mm(×2) |
| 파레트세트유효스페이스 | 180×180mm(×2) |
| 탑재중량 | 1.5kg(×2) |
| 본체외형치수 | W420×D325×H310mm |
| 본체중량 | 約40kg |
| 소요전원 | 250VA, AC100V, 50/60Hz |

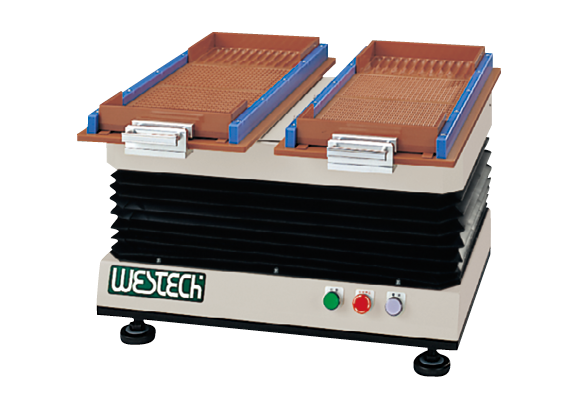

MRV-Ⅱ-STW
2헤드로 진동을 상쇄하고 시리즈 최고의 진동 안전성을 실현 하였습니다
| 형식 | MRV-Ⅱ-STW |
|---|---|
| 진동방식 | 수평좌우대향진동 |
| 진동테이블치수 | 250×450mm(×2) |
| 파레트세트유효스페이스 | 200×300mm(×2) |
| 탑재중량 | 2kg(×2) |
| 본체외형치수 | W600×D450×h300mm |
| 본체중량 | 約105kg |
| 소요전원 | 300VA, AC100V, 50/60Hz |

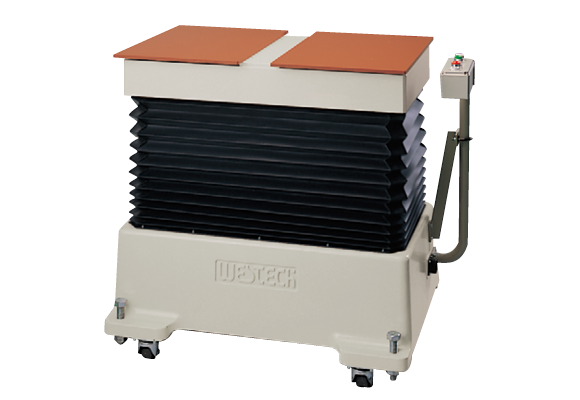

MRV-Ⅲ-STW
2헤드로 진동을 상쇄하고 시리즈 최고의 진동 안전성을 실현 하였습니다
| 형식 | MRV-Ⅲ-STW |
|---|---|
| 진동방식 | 수평좌우대향진동 |
| 진동테이블치수 | 400×600mm(×2) |
| 파레트세트유효스페이스 | 350×400mm(×2) |
| 탑재중량 | 4kg(×2) |
| 본체외형치수 | W1000×D750×H930mm |
| 본체중량 | 約305kg |
| 소요전원 | 350VA, AC100V, 50/60Hz |
로타리식 부품정렬기

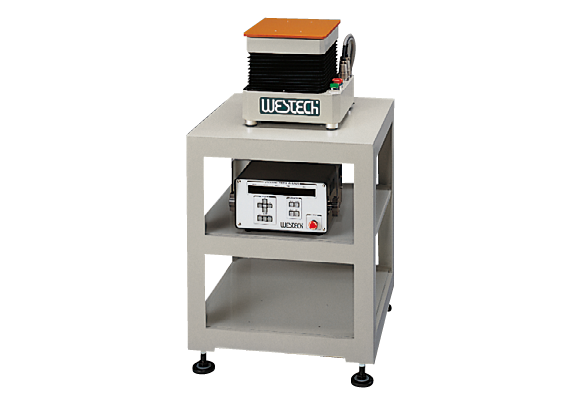

MRV-MINI-SR
회전진동에 의한 이형부품의 위치결정 정렬에 최적입니다
| 형식 | MRV-MINI-SR |
|---|---|
| 진동방식 | 수평회전진동 |
| 진동테이블치수 | 230×300mm |
| 파레트세트유효스페이스 | 180×180mm |
| 탑재중량 | 1.5kg |
| 본체외형치수 | W275×D275×H270mm |
| 본체중량 | 約35kg |
| 소요전원 | 250VA, AC100V, 50/60Hz |
| 전용좌대치수 | W500×D500×H600mm |
| 전용좌대중량 | 45kg |
※전용좌대는 옵션입니다

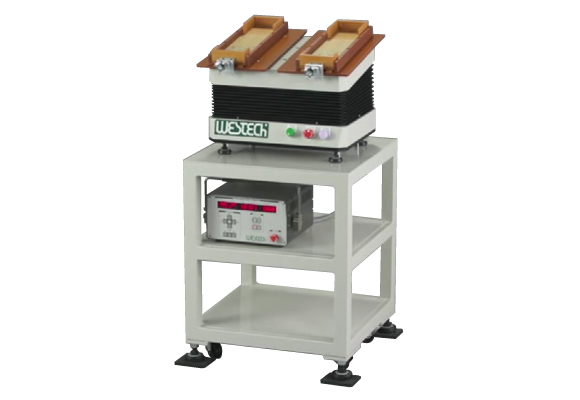

동영상보기（Westech Youtube 로）MRV-Ⅰ-SRW
회전진동에 의한 이형부품의 위치결정 정렬에 최적입니다
| 형식 | MRV-Ⅰ-SRW |
|---|---|
| 진동방식 | 수평회전진동 |
| 진동테이블치수 | 200×300mm(×2) |
| 파레트세트유효스페이스 | 180×180mm(×2) |
| 탑재중량 | 1.5kg（×2） |
| 본체외형치수 | W420×D325×H320mm |
| 본체중량 | 約50kg |
| 소요전원 | AC100V, 50/60Hz 300VA |
| 전용좌대치수 | W500×D500×H600mm |
| 전용좌대중량 | 32kg |
※전용좌대는 옵션입니다

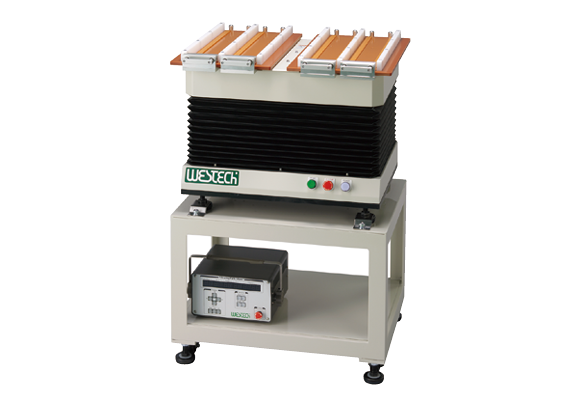

동영상보기（Westech Youtube 로）MRV-Ⅱ-SRW
회전진동에 의한 이형부품의 위치결정 정렬에 최적입니다
| 형식 | MRV-Ⅱ-SRW |
|---|---|
| 진동방식 | 수평회전진동 |
| 진동테이블치수 | 250×450mm(×2) |
| 파레트세트유효스페이스 | 200×300mm(×2) |
| 탑재중량 | 2kg（×2） |
| 본체외형치수 | W600×D450×h370mm |
| 본체중량 | 約115kg |
| 소요전원 | AC100V, 50/60Hz 350VA |
| 전용좌대치수 | W650×D500×h380mm |
| 량 | 50kg |
※전용좌대는 옵션입니다
동영상보기（Westech Youtube 로）종진동식 부품정렬기

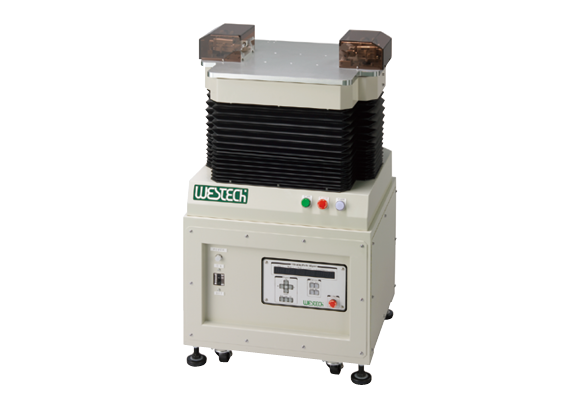

MRV-Ⅱ-VAS
- 종진동에 캠식 회전기구조를 이용한 것으로 진폭이 일정하게 고정되고 상시 안정된 가속도가 발생 합니다
- 바란스 조정, 진동계에 의해 진폭확인은 일절 불필요 합니다
- 웨스텍의 표준 콘트롤러(PAT.)와 조합하여 각 스텝마다 진동각도, 진동수, 진동시간을 자유롭게 설정 가능합니다
| 형식 | MRV-Ⅱ-VAS |
|---|---|
| 진동방식 | 수직진동+요동 |
| 파레트세트유효스페이스 | 220×280mm |
| 탑재중량 | 5kg |
| 본체외형치수 | W560×D520×H1000mm |
| 본체중량 | 約180kg |
| 소요전원 | AC100V 50/60Hz 350VA |
| 소요Air | 0.5MPa |
버큠식 부품정렬기

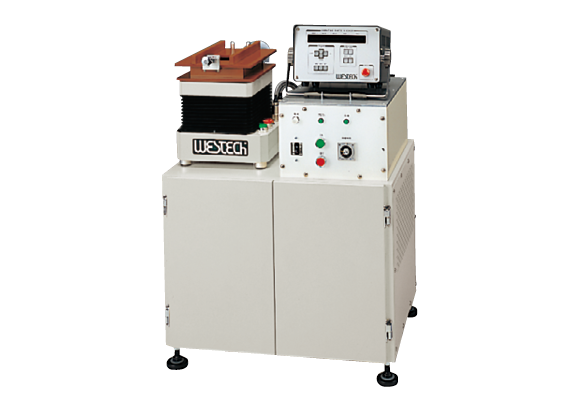

MRV-MINI-SV
공기흡입에 의한 부품의 고밀도 정렬을 실현 하였습니다
| 형식 | MRV-MINI-SV |
|---|---|
| 진동방식 | 버큠식+수평좌우진동 |
| 진동테이블치수 | 230×300mm |
| 파레트세트유효스페이스 | 180×180mm |
| 탑재중량 | 2kg |
| 본체외형치수 | W650×D520×H1000mm |
| 본체중량 | 約165kg |
| 소요전원 | 1.5kVA, AC100V, 50/60Hz |
| 소요Air | 0.3MPa |

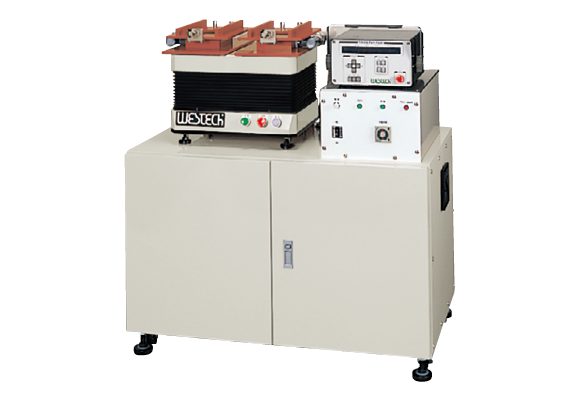

MRV-Ⅰ-STW-V
공기흡입에 의한 부품의 고밀도 정렬을 실현 하였습니다.
| 형식 | MRV-Ⅰ-STW-V |
|---|---|
| 진동방식 | 버큠 + 수평좌우진동 |
| 진동테이블치수 | 200×300mm（×2） |
| 파레트세트유효스페이스 | 180×180mm（×2） |
| 탑재중량 | 1.5kg（×2） |
| 본체외형치수 | W950×D600×H1000mm |
| 본체중량 | 約180kg |
| 소요전원 | 1.5kVA, AC100V, 50/60Hz |
| 소요Air | 0.3MPa |

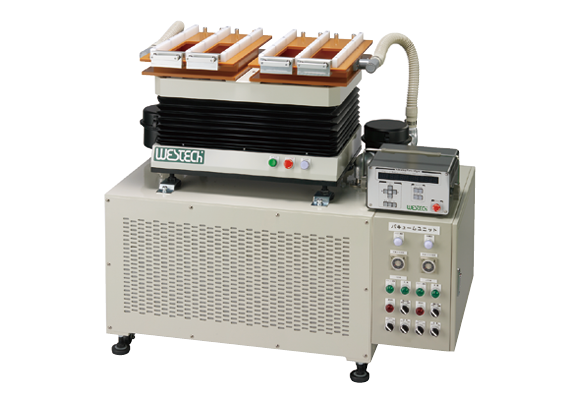

MRV-Ⅱ-STW-V
공기흡입에 의한 부품의 고밀도 정렬을 실현 하였습니다
| 형식 | MRV-Ⅱ-STW-V |
|---|---|
| 진동방식 | 버큠 + 수평좌우진동 |
| 진동테이블치수 | 250×450mm（×2） |
| 파레트세트유효스페이스 | 200×300mm（×2） |
| 탑재중량 | 2.5kg（×2） |
| 본체외형치수 | W1100×D600×H1000mm |
| 본체중량 | 約260kg |
| 소요전원 | 2kVA, AC200V, 50/60Hz |
| 소요Air | 0.3MPa |
진동작업대

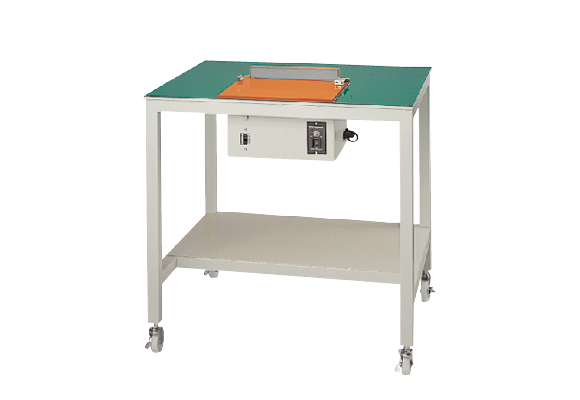

MVV-Ⅱ 진동작업대
다수의 동시조립에 이용 합니다
| 형식 | MVV-Ⅱ |
|---|---|
| 진동방식 | 수평전후진동 |
| 진동테이블치수 | － |
| 파레트세트유효스페이스 | 300×250mm |
| 탑재중량 | 2kg |
| 본체외형치수 | W850×D700×H830mm |
| 본체중량 | 約75kg |
| 소요전원 | 100VA, AC100V, 50/60Hz |

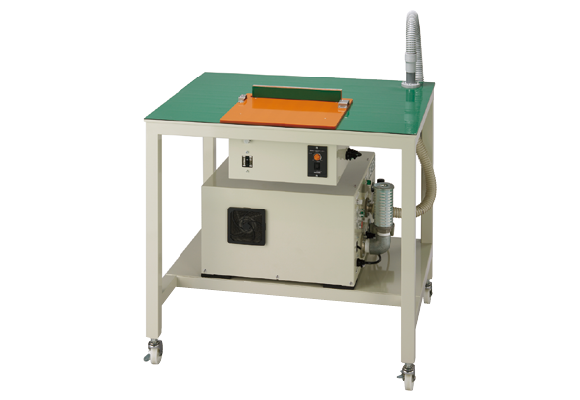

MVV-Ⅱ-VAC 버큠부착작업대
다수의 동시조립에 이용 합니다
| 형식 | MVV-Ⅱ-VAC |
|---|---|
| 진동방식 | 수평전후진동 |
| 진동테이블치수 | － |
| 파레트세트유효스페이스 | 300×250mm |
| 탑재중량 | 2kg |
| 본체외형치수 | W850×D700×H830mm |
| 본체중량 | 約120kg |
| 소요전원 | 600VA, AC100V, 50/60Hz |
| 소요Air | 0.3MPa |
