오프라인에서 미소부품을 고속, 자동정렬

검사, 조립작업 등 병행작업에서 대폭적인 효율업을 실현 합니다

현재 시장에서의 제품의 소형화라는 요구와 테크놀로지의 진보면서 부품의 미소화는 나날이 가속화 되고 있습니다. 전자 부품 제조사에서는 제품의 조립, 검사의 자동화에서 장치 트러블의 70~80%가 부품 공급부에서 발생한다고 말하고 있습니다. 자동화의 장치 전체의 성패의 열쇠는 바로 부품 공급부가 확실히 쥐고 있다고 해도 과언이 아닙니다.

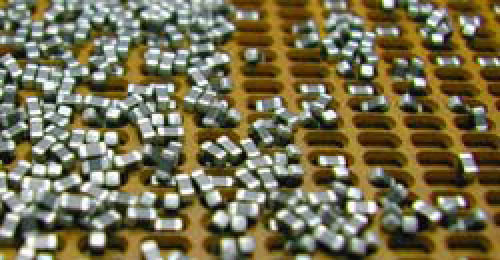

부품정렬기는 랜덤하게 공급된 부품을 여러가지 진동 등을 가해 평면 판위에 지정된 피치 및 자세로 한번에 수백개에서 수천개의 부품을 정렬시키는 장치입니다. 부품정렬기는 그 진동 방식으로 수평진동•회전진동• 종진동 타입으로 분류됩니다.

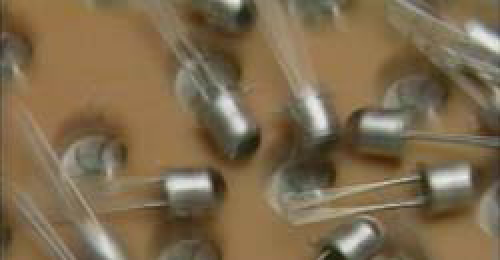

부품정렬기는 반도체 부품 개발 및 그 보급과 함께 일본의 독자적인 기술로 발전되고 특히 실리콘 다이오드, 트랜지스터, 수정 발진기 등의 패키지 제조 공정의 리드와 베이스의 납땜, 전극인쇄, 봉착등에 이용되어 왔습니다. 이들의 공정에서 공통적인 것은 정해진 치구에 짧은 시간에서 대량의 위치 결정 정렬을 행하는 것입니다.

부품정렬기에서 정렬된 부품은 파레트 단위에 의한 조립, 검사등에 이용합니다. 파트피더는 부품 공급 장치지만, 부품정렬기는 부품 공급 장치와 함께 부품 조립기이기도 합니다. 다품종 소량, 소품종 다량, 간단한 교체방법, 높은 범용성 등 부품정렬기는 대폭적인 코스트 다운을 실현합니다.

부품정렬기 동영상

수평대향식 부품정렬기
로타리식 부품정렬기
종진동 부품정렬기
버큠식 부품정렬기
※참고 치구를 사용한 핀의 90도 반전(자세변환) 동영상
