零件整列機

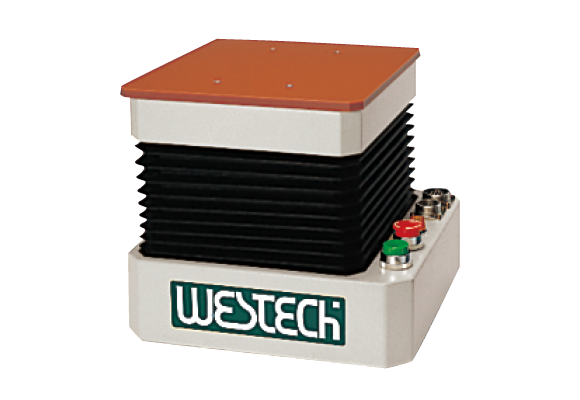

小型零件整列機

MRV-MINI-S

MRV系列的基本機型。

型號MRV-MINI-S
振動方式水平左右振動
振動面板尺寸230×300mm
治具板安裝有效空間180×180mm
承載重量2kg
機體外型尺寸W275×D275×H250mm
機體重量約32kg
所需電源250VA, AC100V, 50/60Hz
觀看動畫(前往Westech Youtube 01）

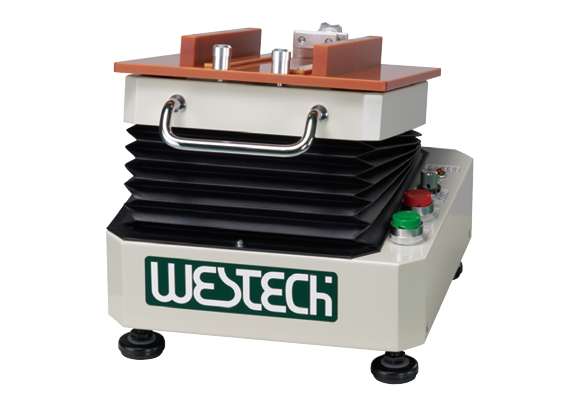

手動式零件整列機

MRV-MINI-M

以手動操作搖動，可大幅降低成本。不需控制單元。

型號MRV-MINI-M
振動方式水平左右振動
治具板安裝有效空間180×180mm
承載重量2kg
機體外型尺寸W275×D285×H270mm
機體重量約25kg
所需電源AC100V, 50/60Hz 100VA

水平對向式零件整列機（單頭式）

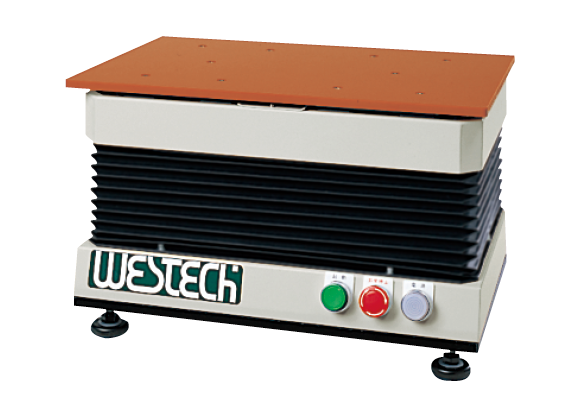

MRV-Ⅰ-STS

最適合用於奇數列設計。
STS機台的振動面板下內建平衡載重。

型號MRV-Ⅰ-STS
振動方式水平左右振動
振動面板尺寸440×300mm
治具板安裝有效空間400×200mm
承載重量3kg
機體外型尺寸W420×D325×H310mm
機體重量約45kg
所需電源250VA, AC100V, 50/60Hz
觀看動畫(前往Westech Youtube 01）

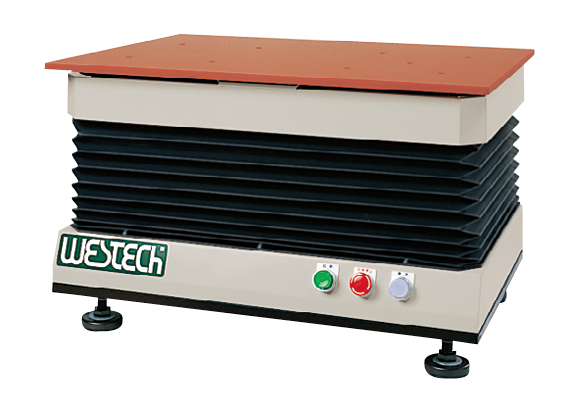

MRV-Ⅱ-STS

最適合用於奇數列設計。
STS機台的振動面板下內建平衡載重。

型號MRV-Ⅱ-STS
振動方式水平左右振動
振動面板尺寸600×500mm
治具板安裝有效空間500×300mm
承載重量4kg
機體外型尺寸W600×D450×h300mm
機體重量約120kg
所需電源300VA, AC100V, 50/60Hz
觀看動畫(前往Westech Youtube 01）

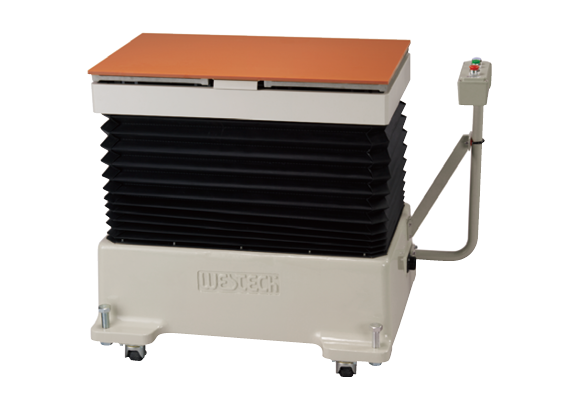

MRV-Ⅲ-STS

最適合用於奇數列設計。
STS機台的振動面板下內建平衡載重。

型號MRV-Ⅲ-STS
振動方式水平左右振動
振動面板尺寸900×600mm
治具板安裝有效空間800×350mm
承載重量8kg
機體外型尺寸W1000×D750×H930mm
機體重量約320kg
所需電源350VA, AC100V, 50/60Hz
觀看動畫(前往Westech Youtube 01）

水平對向式零件整列機（雙頭式）

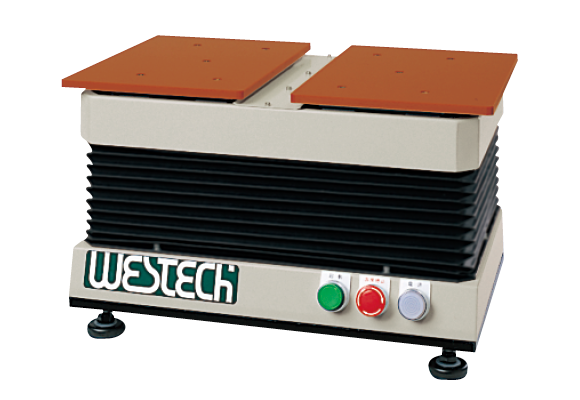

MRV-Ⅰ-STW

雙頭式使振動相互抵消，為此系列擁有最高振動安定性的機台。

型號MRV-Ⅰ-STW
振動方式水平左右對向振動
振動面板尺寸200×300mm(×2)
治具板安裝有效空間180×180mm(×2)
承載重量1.5kg(×2)
機體外型尺寸W420×D325×H310mm
機體重量約40kg
所需電源250VA, AC100V, 50/60Hz
觀看動畫(前往Westech Youtube 01）

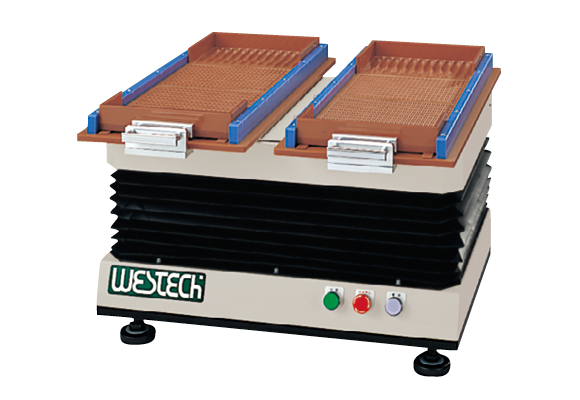

MRV-Ⅱ-STW

2個座台使振動相互抵消，為此系列擁有最高振動安定性的機台。

型號MRV-Ⅱ-STW
振動方式水平左右對向振動
振動面板尺寸250×450mm(×2)
治具板安裝有效空間200×300mm(×2)
承載重量2kg(×2)
機體外型尺寸W600×D450×h300mm
機體重量約105kg
所需電源300VA, AC100V, 50/60Hz
觀看動畫(前往Westech Youtube 01）

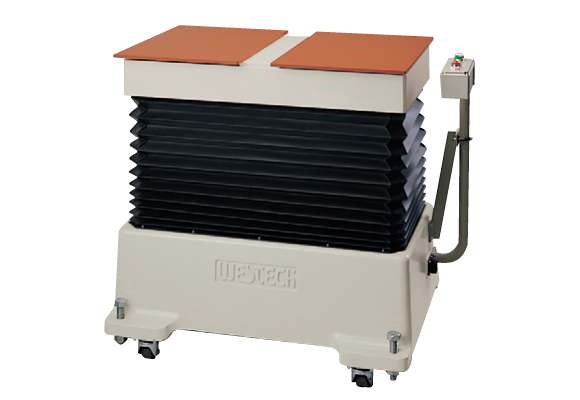

MRV-Ⅲ-STW

雙頭式使振動相互抵消，為此系列擁有最高振動安定性的機台。

型號MRV-Ⅲ-STW
振動方式水平左右對向振動
振動面板尺寸400×600mm(×2)
治具板安裝有效空間350×400mm(×2)
承載重量4kg(×2)
機體外型尺寸W1000×D750×H930mm
機體重量約305kg
所需電源350VA, AC100V, 50/60Hz
觀看動畫(前往Westech Youtube 01）

旋轉式零件整列機

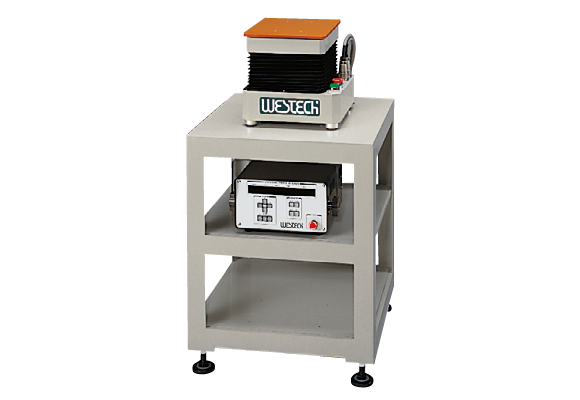

MRV-MINI-SR

以旋轉振動整列，最適合用於讓特殊形狀的零件定位。

型號MRV-MINI-SR
振動方式水平旋轉振動
振動面板尺寸230×300mm
治具板安裝有效空間180×180mm
承載重量1.5kg
機體外型尺寸W275×D275×H270mm
機體重量約35kg
所需電源250VA, AC100V, 50/60Hz
專用架台尺寸W500×D500×H600mm
專用架台重量45kg

※專用架台為選購配備。

觀看動畫(前往Westech Youtube 02）

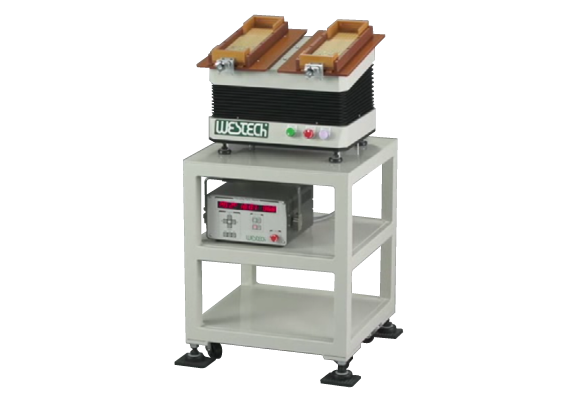

MRV-Ⅰ-SRW

以旋轉振動整列，最適合用於讓特殊形狀的零件定位。

型號MRV-Ⅰ-SRW
振動方式水平旋轉振動
振動面板尺寸200×300mm(×2)
治具板安裝有效空間180×180mm(×2)
承載重量1.5kg（×2）
機體外型尺寸W420×D325×H320mm
機體重量約50kg
所需電源AC100V, 50/60Hz 300VA
專用架台尺寸W500×D500×H600mm
專用架台重量32kg

※專用架台為選購配備。

觀看動畫(前往Westech Youtube 02）

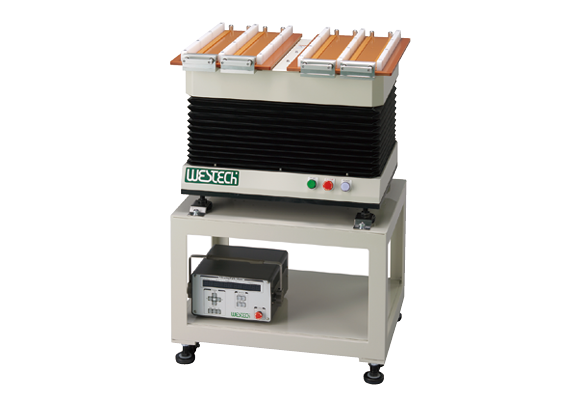

MRV-Ⅱ-SRW

以旋轉振動整列，最適合用於讓特殊形狀的零件定位。

型號MRV-Ⅱ-SRW
振動方式水平旋轉振動
振動面板尺寸250×450mm(×2)
治具板安裝有效空間200×300mm(×2)
承載重量2kg（×2）
機體外型尺寸W600×D450×h370mm
機體重量約115kg
所需電源AC100V, 50/60Hz 350VA
專用架台尺寸W650×D500×h380mm
專用架台重量50kg

※專用架台為選購配備。

觀看動畫(前往Westech Youtube 02）

縱向振動式零件整列機

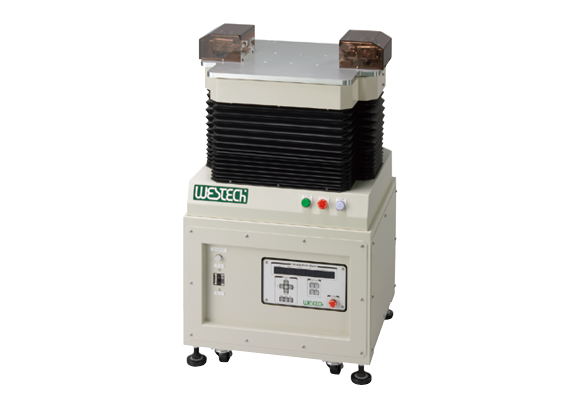

MRV-Ⅱ-VAS
  • 運用縱向振動和凸輪式旋轉構造使振幅固定，產出安定的加速度。
  • 完全不需調整平衡或使用振動計確認振幅。
  • 裝載WESTECH的標準控制器(PAT)，每個階段都可自由設定振動角度、振動頻率、振動時間。
型號MRV-Ⅱ-VAS
振動方式垂直振動＋揺動
治具板安裝有效空間220×280mm
承載重量5kg
機體外型尺寸W560×D520×H1000mm
機體重量約180kg
所需電源AC100V 50/60Hz 350VA
所要空氣源0.5MPa
觀看動畫(前往Westech Youtube 03）

真空式零件整列機

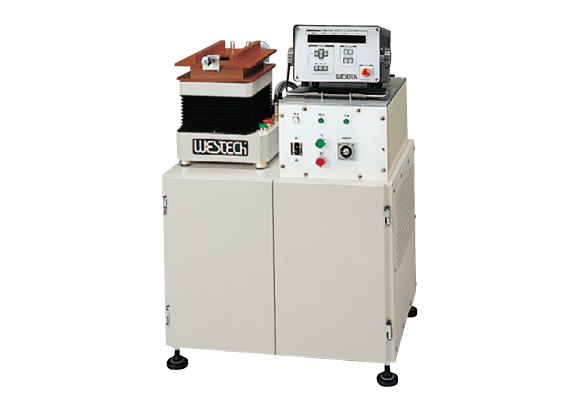

MRV-MINI-SV

藉由真空吸引達成更高密度的零件整列。

型號MRV-MINI-SV
振動方式真空吸引＋水平左右振動
振動面板尺寸230×300mm
治具板安裝有效空間180×180mm
承載重量2kg
機體外型尺寸W650×D520×H1000mm
機體重量約165kg
所需電源1.5kVA, AC100V, 50/60Hz
所要空氣源0.3MPa
觀看動畫(前往Westech Youtube 04）

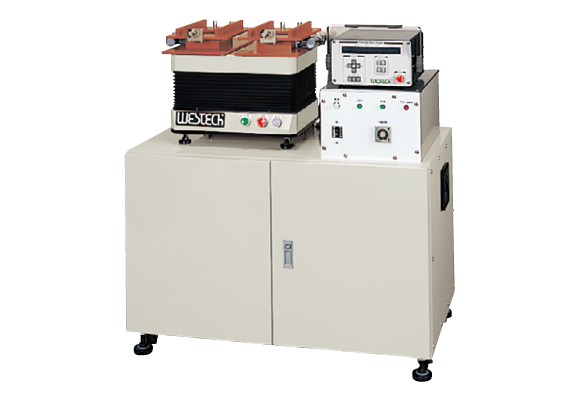

MRV-Ⅰ-STW-V

藉由空氣吸引達成更高密度的零件整列。

型號MRV-Ⅰ-STW-V
振動方式真空吸引＋水平左右振動
振動面板尺寸200×300mm（×2）
治具板安裝有效空間180×180mm（×2）
承載重量1.5kg（×2）
機體外型尺寸W950×D600×H1000mm
機體重量約180kg
所需電源1.5kVA, AC100V, 50/60Hz
所要空氣源0.3MPa
觀看動畫(前往Westech Youtube 04）

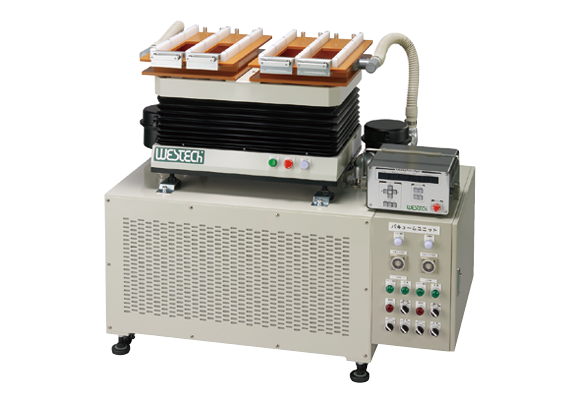

MRV-Ⅱ-STW-V

藉由空氣吸引達成更高密度的零件整列。

型號MRV-Ⅱ-STW-V
振動方式真空吸引＋水平左右振動
振動面板尺寸250×450mm（×2）
治具板安裝有效空間200×300mm（×2）
承載重量2.5kg（×2）
機體外型尺寸W1100×D600×H1000mm
機體重量約260kg
所需電源2kVA, AC200V, 50/60Hz
所要空氣源0.3MPa
觀看動畫(前往Westech Youtube 04）

振動作業台

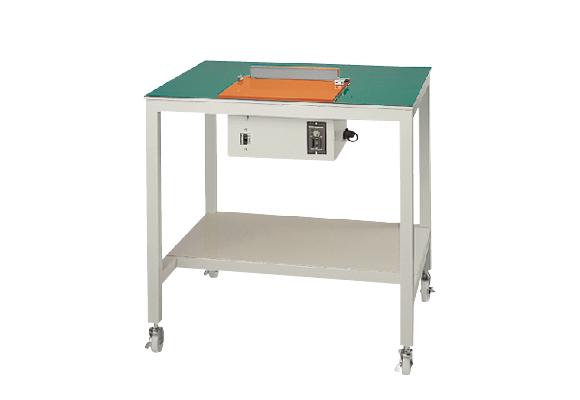

MVV-Ⅱ 振動作業台

用於同時組裝多個治具板。

型號MVV-Ⅱ
振動方式水平前後振動
振動面板尺寸－
治具板安裝有效空間300×250mm
承載重量2kg
機體外型尺寸W850×D700×H830mm
機體重量約75kg
所需電源100VA, AC100V, 50/60Hz

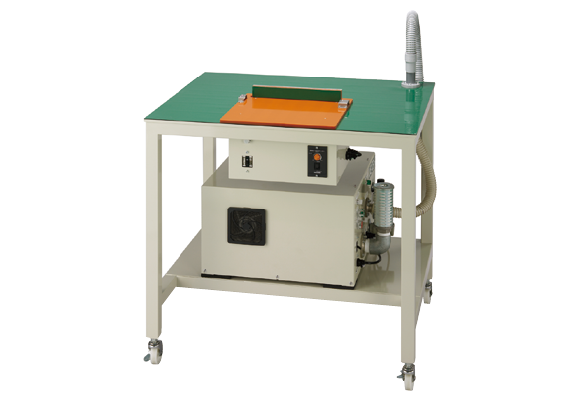

MVV-Ⅱ-VAC 含真空功能振動作業台

用於同時組裝多個治具板。

型號MVV-Ⅱ-VAC
振動方式水平前後振動
振動面板尺寸－
治具板安裝有效空間300×250mm
承載重量2kg
機體外型尺寸W850×D700×H830mm
機體重量約120kg
所需電源600VA, AC100V, 50/60Hz
所要空氣源0.3MPa
